産業用太陽光発電架台
遊休地・農地用から、屋根用、駐車場架台まで
用途に合わせてオーダーいただけます。

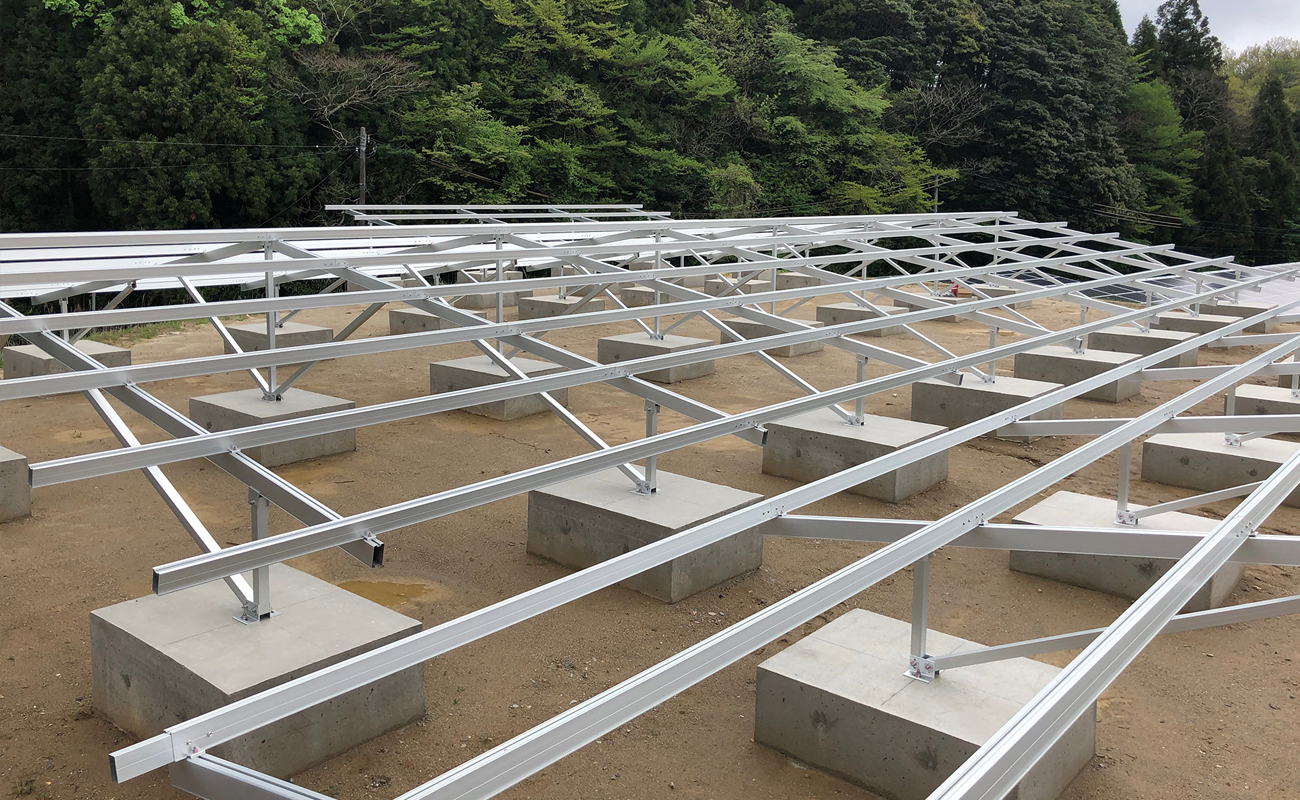

野立て用架台（アルミ地上用架台）
野立て用架台は、遊休地や農地の低圧太陽光発電架台に適しています。 架台の一部にプリアッセンブル支柱を使用しているため、 格段に施工の工数が削減できます。
設置条件
| 設置場所 | 野立て |
|---|---|
| 基礎 | コンクリート基礎/スクリュー抗 |
| 風圧荷重 | 60 m/s |
| 積雪荷重 | 1.65 KN/㎡ |
| 設置角度 | 0°～60° |
| パネル設置方向 | 横置き/縦置き |
| 設計基準 | JIS C 8955 : 2017 |
| 品質保証 | AS/NZS 1170 |
| DIN1055 | |
| International Building Code : IBC 2009 | |
| California Building Code : CBC 2010 |
部材について
| 主な部品 | 材質 |
|---|---|
| GS1プリアッセンブル架台 | AL6005-T5 型材硬度 : 12-16HW （表面処理 : アルマイト 平均膜厚≥ 10µm） |
| T形レール | |
| T形レールジョイント | |
| 端部固定金具 | |
| 中間固定金具 | |
| C形固定金具 | |
| ボルト | SUS304 ステンレスボルト |
製品特徴
| 施工性 | 一部プリアッセンブル架台の為、施工コスト・時間を抑えられる |
|---|---|
| 汎用性 | 各社モジュールの設置に対応 |
| 品質保証 | 品質保証（10年）、使用年数（25年以上） |
架台仕様

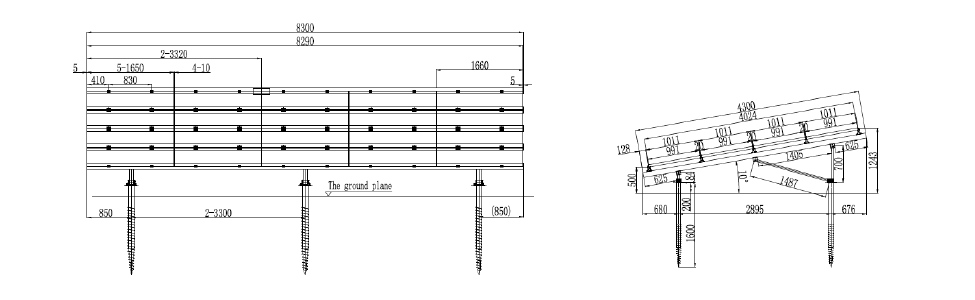

4段5列10度94.5kw

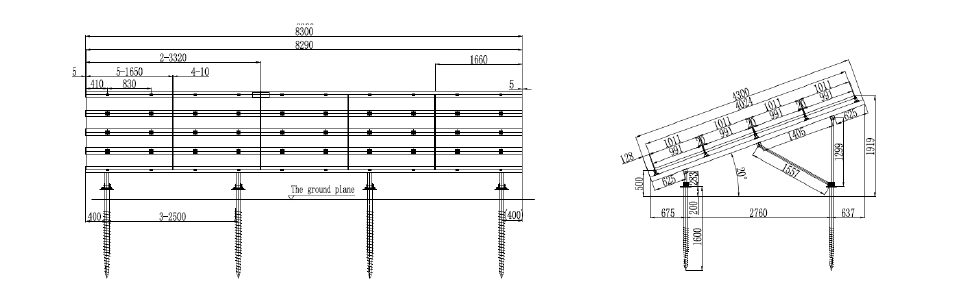

4段5列20度94.5kw

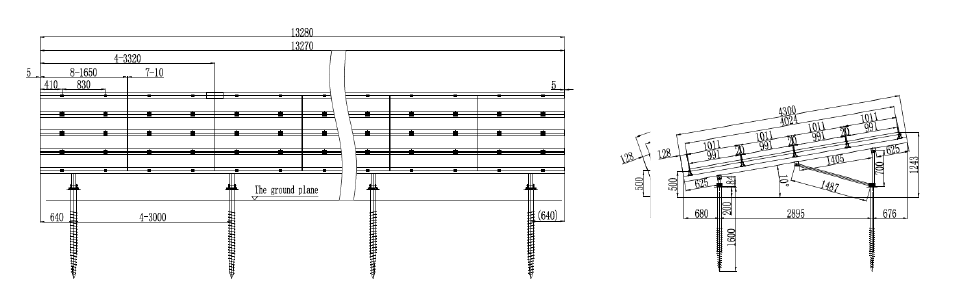

4段8列10度100.8kw

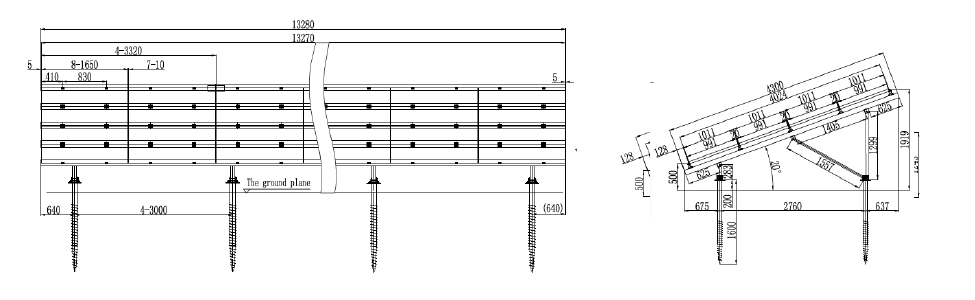

4段8列20度100.8kw
